Testování tlačítek na klávesnici Použití měření síly zahrnuje řada klíčových ukazatelů výkonu elektroniky. Komponenty musí být připájeny nebo jinak napojeny tak, aby sestava odolala přísnému časovému a mechanickému namáhání. Jednotlivé součástky, desky plošných spojů, zapojení a hotové sestavy se testují s použitím produktů Mark-10 prakticky ve všech průmyslových odvětvích, od leteckého průmyslu přes spotřební výrobky až po zdravotnická zařízení.

Mezi typické destruktivní a nedestruktivní zkoušky patří měření tahu, ohybu, odtržení, střihu, adhezivní síly / lepení, odlupování, delaminace a dalších sil, které pomáhají zajistit výkon a spolehlivost produktu.

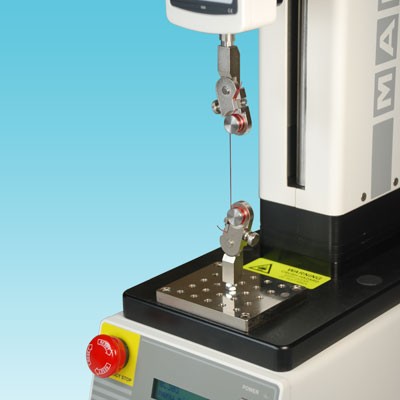

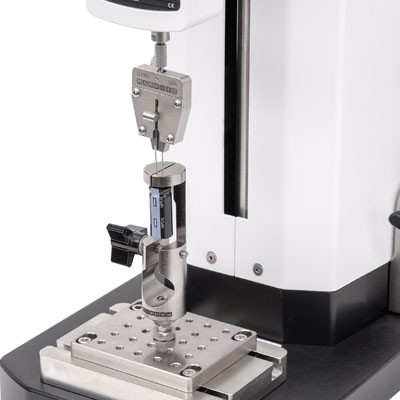

Test vytažení pinu kondenzátoru:

Zobrazit celý seznam videí

Další příklady aplikací:

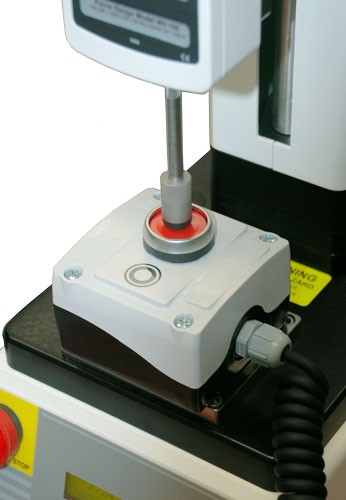

Aktivační síla spínače.

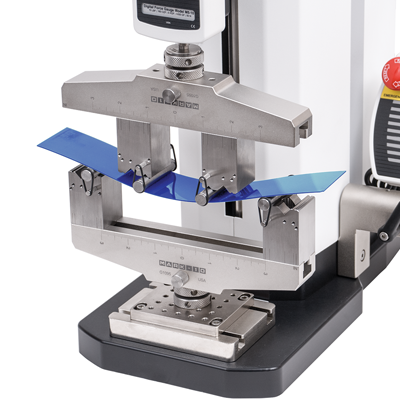

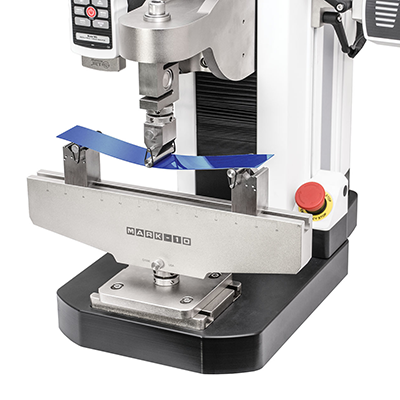

Testování ohybu DPS.

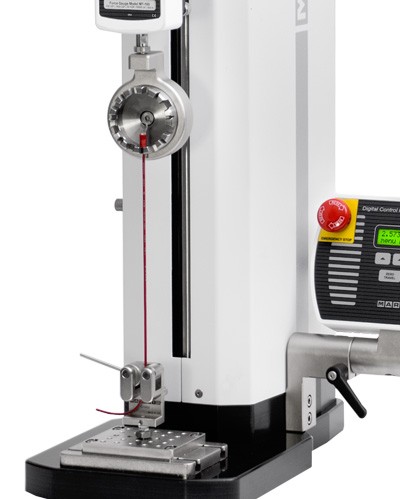

Zkouška tahu drátu.

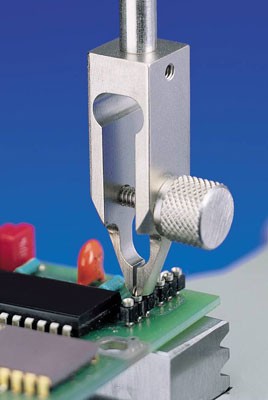

Test vytažení součástek.

Zkouška smykové síly komponent.
Odlupovací síla.

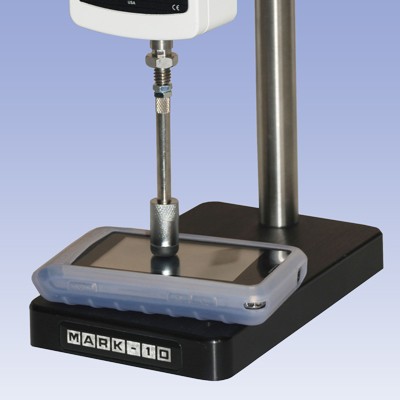

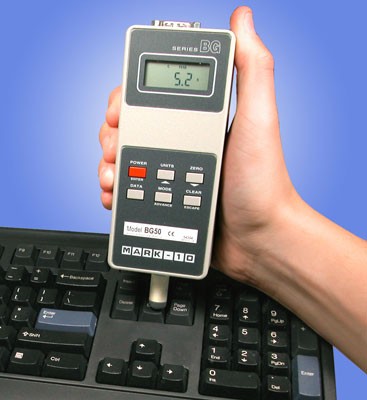

Testování klávesnice.

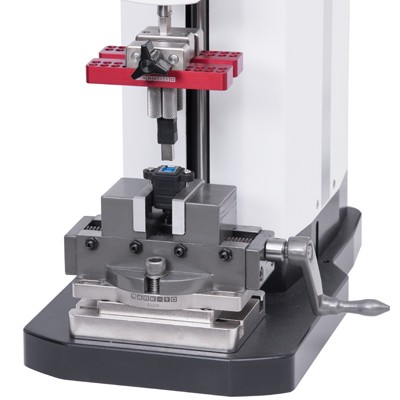

Zasouvací / vytahovací síla konektoru.

Případová studie: když záleží na délce vzorku

Pozadí:

Výrobci kabelových svazků musí zajistit, aby krimpované terminály zůstaly bezpečně připojeny k vodičům. Kk zjištění výkonnosti obvykle podrobují výrobci kabelových svazků vzorky tahovým zkouškám, které prokážou shodu s minimálními průmyslovými standardy. Ve většině případů se vzorek skládá z drátu s krimpovaným terminálem na jednom konci. Tento typ vzorku se snadno přizpůsobí běžným měřičům síly. V této konkrétní aplikaci však zákazník potřeboval vyzkoušet různé délky vzorků, z nichž některé byly velmi dlouhé. A vzorky musely být zajištěny na obou koncích.

Řešení:

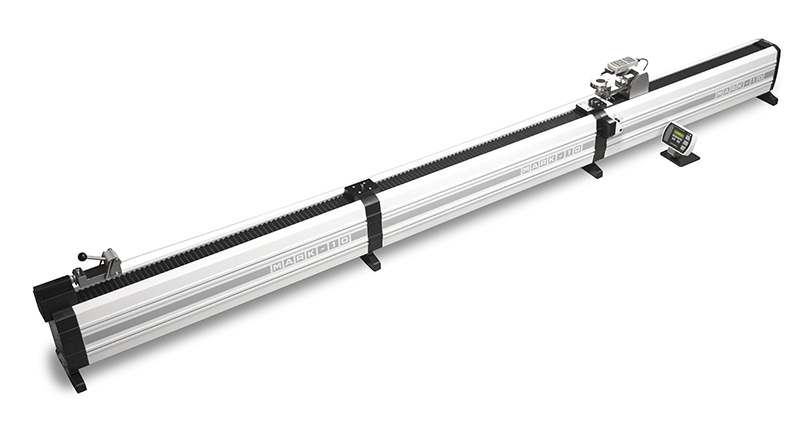

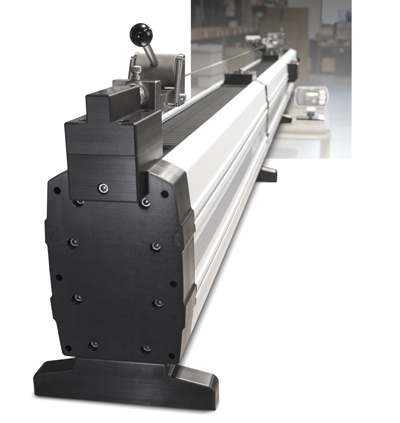

Společnost Mark-10 vytvořila spolupráci s distributorem a koncovým uživatelem, která zajistila řešení na klíč postavené na motorizovaném zkušebním stojanu ESM1500LC s prodlouženou délkou. Technici přidali extrudované prodloužení sloupku a několik upevňovacích bodů pro úchyty, čímž se systém přizpůsobil celé škále délek vzorků.

Vzorky mohou být zkoušeny na stanovené minimální zatížení, nebo do přetržení, po kterém se křížová hlava automaticky vrátí do výchozí polohy. Kabelové svazky lze poté uvolnit pro přepravu, nebo je podle potřeby krimpovat a znovu otestovat.

Software MESUR®gauge Plus zajišťuje iniciaci pohybu zkušebního stojanu a sběr kontinuálních nebo konkrétních datových bodů pro referenční a další analýzu.

Výsledná konfigurace:

zkušební stojan ESM1500LC
indikátor síly / momentu M5i
MR01-2000-1 snímač síly, rozsah 10 kN

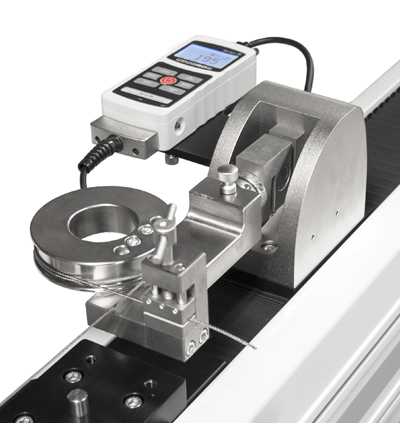

G1092 úchyt pro drát / lano

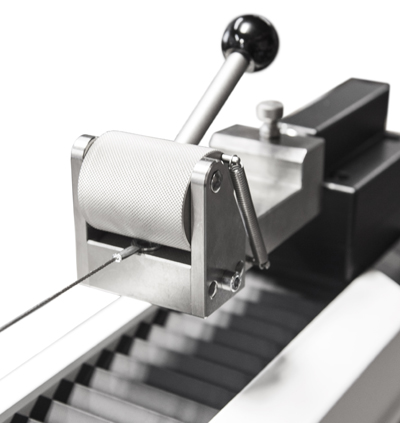

G1094 úchyt s excentrickým válečkem
zakázková úprava délky sloupku

Typické systémy

Měřiče Mark-10 jsou stejně jednoduché jako ruční měřidla. Nabízejí však zároveň i vícefunkční systémy založené na zkušebním stojanu, měřidlu, úchopech, softwaru pro sběr dat a příslušenství. K dispozici máte celou řadu systémových komponent, které umožňují konfiguraci systému, který bude vyhovovat požadavkům konkrétní aplikace.
