Další průmyslové a testovací aplikace

Počet aplikací ve výrobních průmyslu je pro měřiče síly a momentu Mark-10 prakticky neomezený. Od automobilového či leteckého průmyslu až po spotřebitelské produkty se výrobci všech typů, velikostí a průmyslových odvětví spoléhají na výrobky značky Mark-10. Ty dokáží během procesu, po zpracování nebo jako součást výzkumu a vývoje posoudit a zajistit kvalitu produktů.

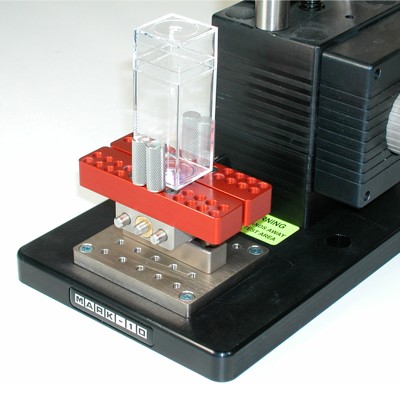

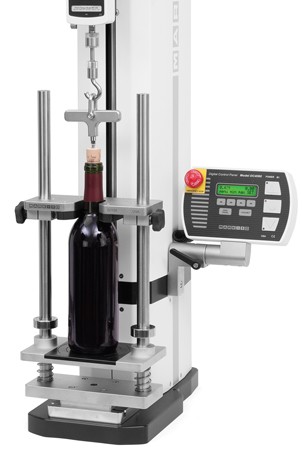

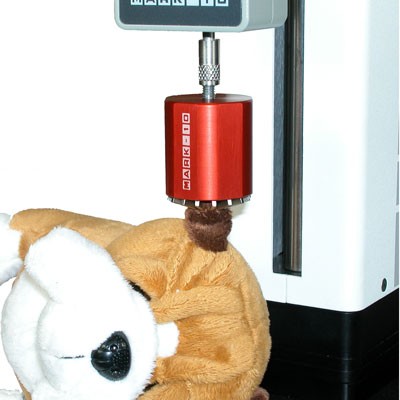

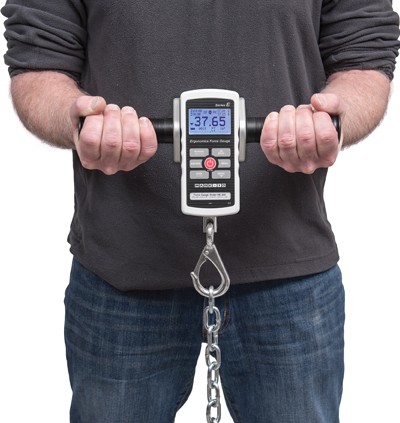

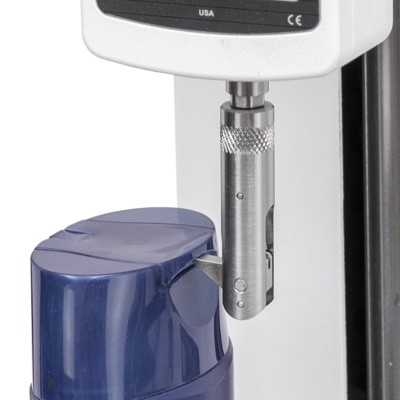

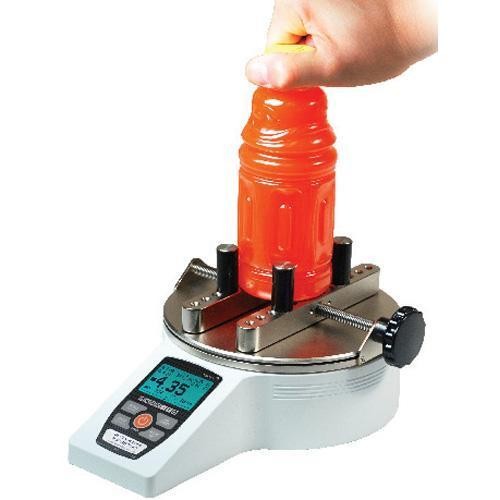

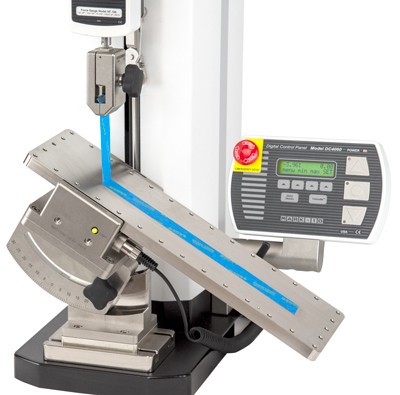

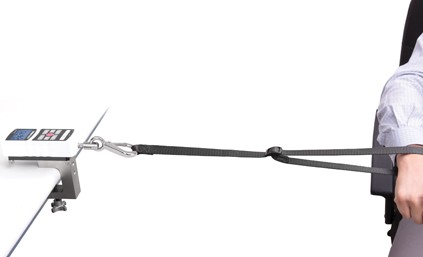

Příklady aplikací:

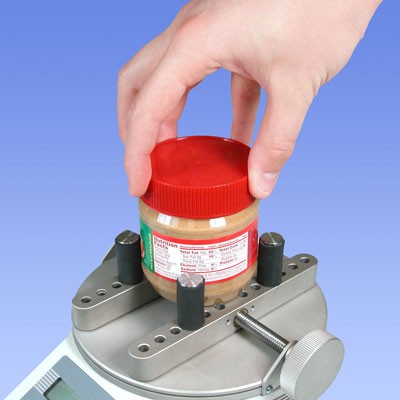

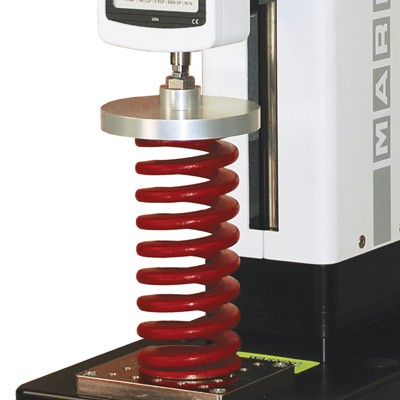

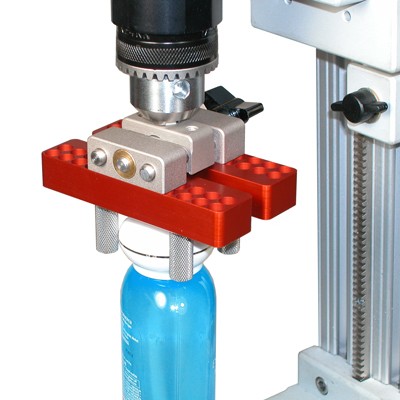

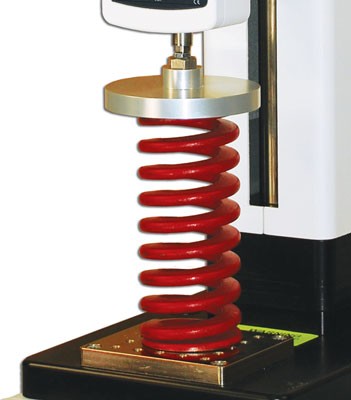

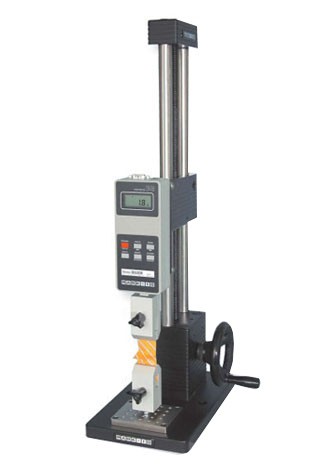

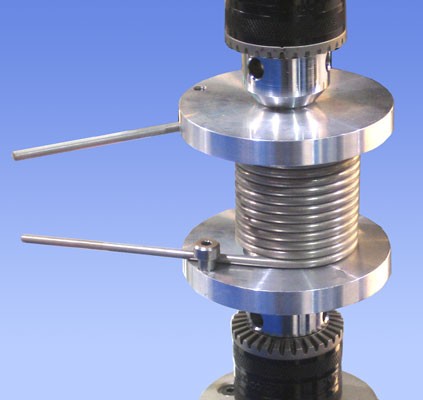

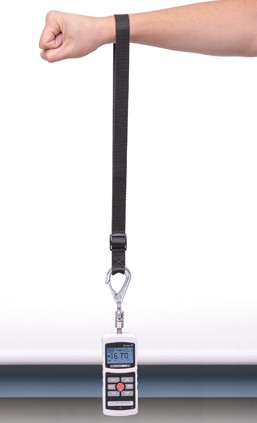

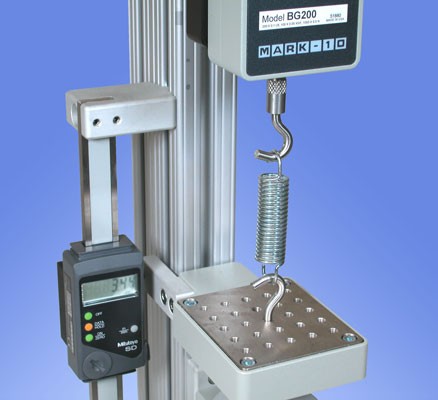

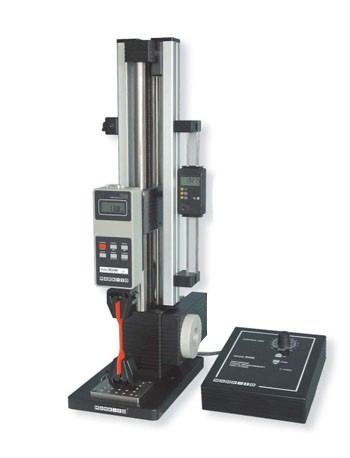

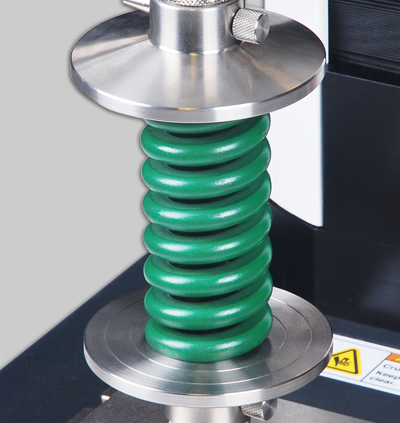

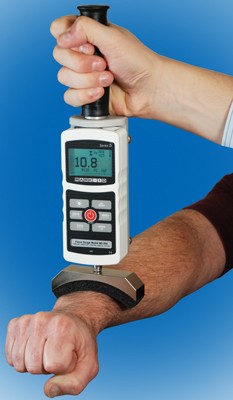

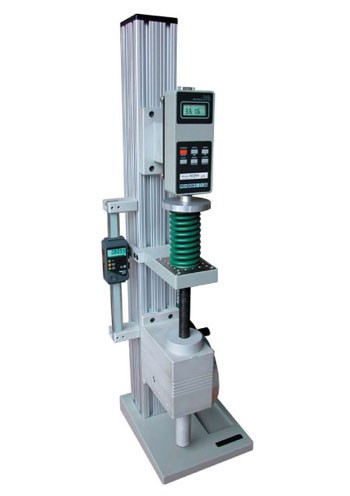

  • Testování pružin

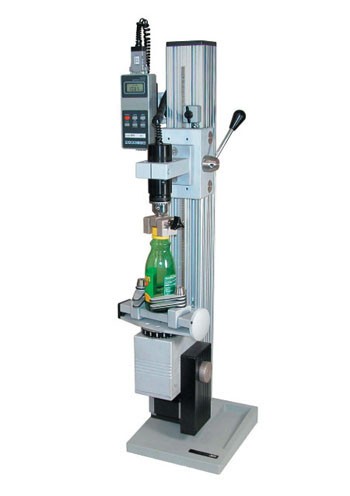

  • Testování momentových nástrojů

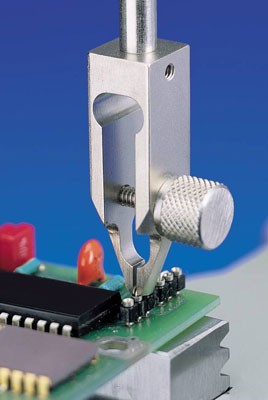

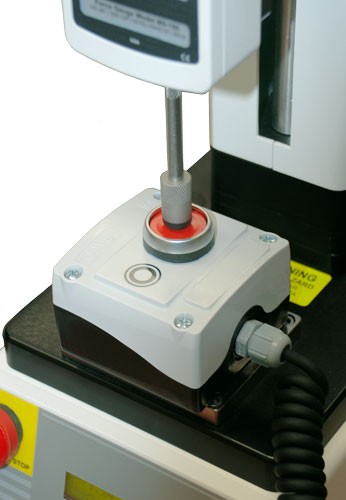

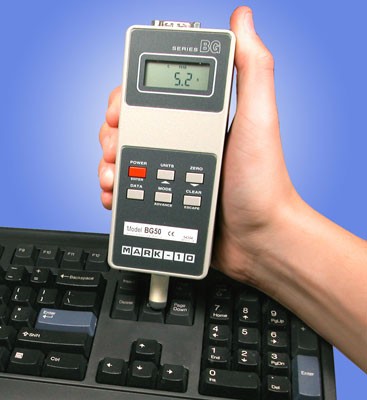

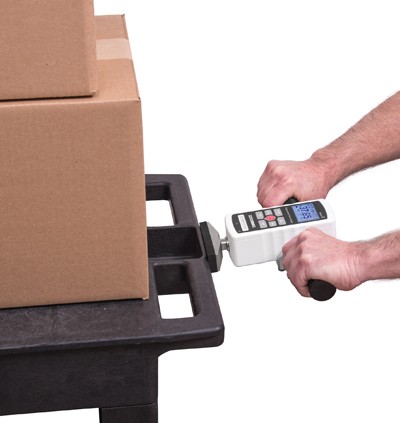

  • Zkoušky tlakové síly

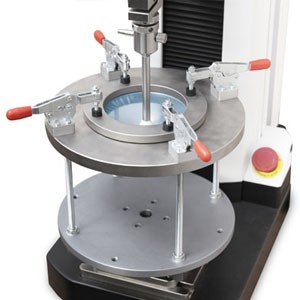

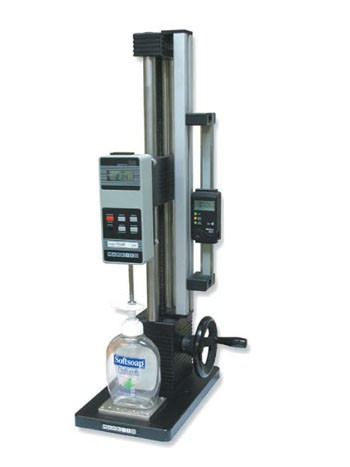

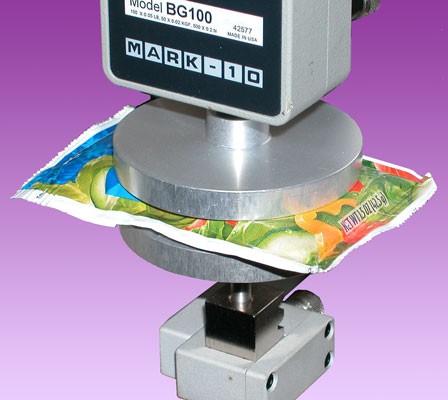

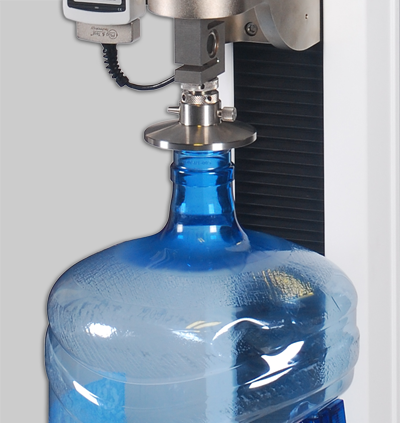

  • Zkoušky kompresní síly
  • Zkoušky točivého momentu závěsu

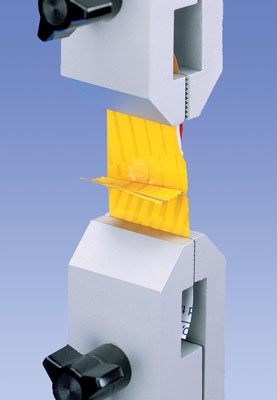

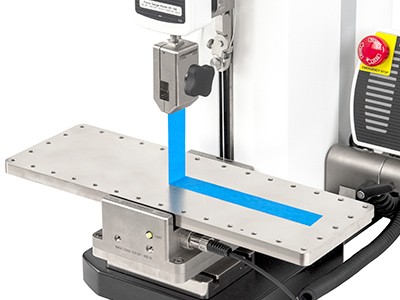

  • Zkoušky síly sváru

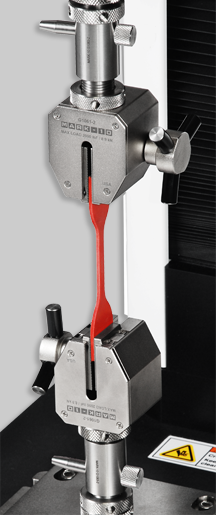

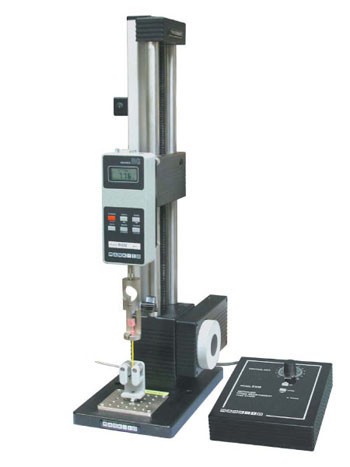

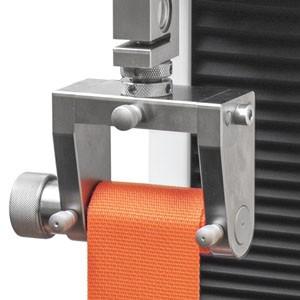

  • Testování prodloužení

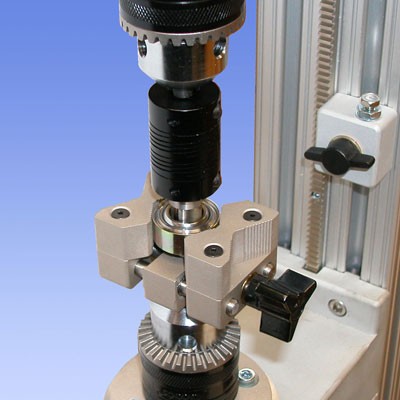

  • Zkoušky točivého momentu ložiska

Případová studie: posouzení kvality nábojů pomocí měření síly

Pozadí:

Během výrobního procesu nábojnice pro střelné zbraně je střela vtlačena do ústí pouzdra. Ať se to provádí ručně nebo ve větším měřítku výroby, běžným očekáváním je, že vnitřní průměr ústí je vyroben přesně, což umožňuje vtlačení vhodnou a stálou silou.

Řešení:

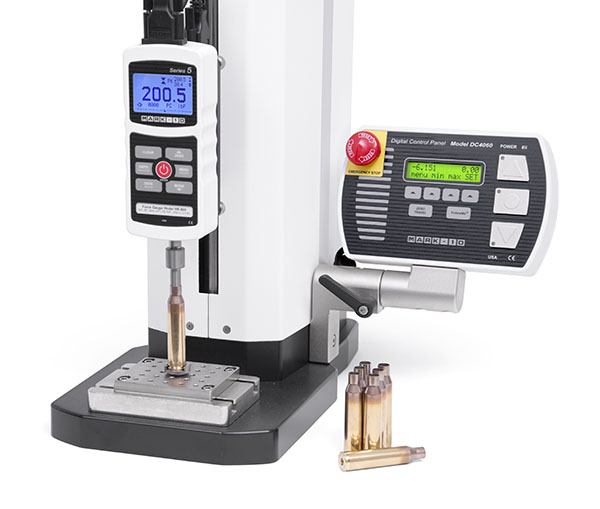

Výrobce puškových nábojů začal používat pro kontrolu šarží vzorků motorizovaný zkušební stojan ESM303 a měřič síly Mark-10. Zkušební stojan je nastaven na určitou rychlost tak, aby byla zajištěna konzistence mezi jednotlivými testy. Vlastní přípravek zapadá do extrakční drážky v pouzdru, zatímco náboj simulující kulku je připojen k siloměru. Když zkušební stojan pohybuje měřičem síly dolů a tlačí nástroj do ústí pouzdra, měřič zaznamenává maximální kompresní sílu. Zkušební stojan pak automaticky změní směr a měřič zaznamená také maximální tahovou sílu.

Výrobce stanovil vysoký / nízký rozsah přijatelných sil, který poskytuje data potřebná k přizpůsobení svého výrobního procesu. K iniciaci pohybu testovacího stojanu a sběru dat se používá měřicí software MESURgauge Plus. Data se shromažďují buď jako vícenásobné odečty maximální síly ze šarže vzorků, nebo jako kontinuální data z jednotlivých vzorů s odpovídajícím grafem síly v závislosti na čase. Software může také shromažďovat informace o síle a cestě pro další grafy a analýzu.

Výsledná konfigurace:

  • zkušební stojan ESM303
  • měřič síly M5-500
  • software MESURgauge Plus
  • úchopy navržené přímo pro zákazníka

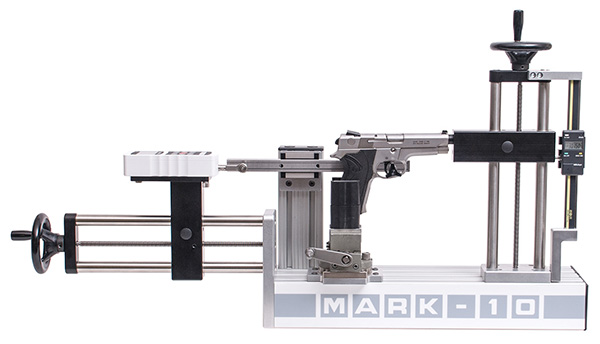

Případová studie: zlepšení bezpečnosti střelné zbraně pomocí měření síly

Pozadí:

Policejní oddělení New York City Police (NYPD) modifikuje své standardní střelné zbraně, které vyžadují aktivaci spouště, na větší množství síly, která má snížit výskyt náhodného spuštění zbraně.

Po každém incidentu se střelbou je zbraň okamžitě odeslána do laboratoře střelných zbraní NYPD na test baterií. V těchto testech byla tradičně posuzována tahová síla spouště zavěšením známé hmotnosti na spoušť pistole, zatímco tělo pistole držela ruka laboranta ve svislé orientaci. Pokud spoušť "neklikla", střelná zbraň byla považována za přijatelnou. I když byla tato metoda jednoduchá, byla náchylná k nesrovnalostem a odchylkám mezi pracovníky laboratoře.

Řešení:

Mark-10 byl vyzván, aby vyvinul vlastní řešení tohoto problému. Inženýři navázali úzkou spolupráci s NYPD a navrhli a vyrobili přizpůsobený zkušební stojan pro hodnocení střelných zbraní. Zkušební stojan pojme různé typy a velikosti zbraní a měří spouštěcí sílu kontrolovaným způsobem. Výsledky testů jsou nyní lépe opakovatelné a lze je přenést do počítače, kde může dojít k podrobnějšímu zobrazení statistik namísto jednoduché indikace úspěšnosti / selhání.

Testováním spouštěcí síly byl do jednoho z nejrušnějších policejních oddělení na světě zaveden další bezpečnostní prvek, který pomůže vyhnout se nechtěnému propouštění a zároveň zachrání životy.

Výsledná konfigurace:

  • měřič síly M5-50
  • zakázkový testovací stojan a příslušenství

Případová studie: zajištění integrity svíček

Pozadí:

Knoty byly po staletí nezbytnou součástí svíček. Poskytovaly světlo, radost a další výhody v restauracích, lázních, bohoslužbách a domovech. Výrobci svíček očekávají, že schopnost svíček hořet rovnoměrně povede k uspokojivé spokojenosti zákazníků.

Aby bylo zajištěno, že svíčka hoří rovnoměrně, musí být knot vystředěný a rovný v celém profilu svíčky, ať už je volně stojící, umístěný ve sklenici nebo votivní. Mnoho návrhů svíček obsahuje knot s kovovou sponou. Tento klip stabilizuje knot během procesu výroby svíčky.

Během výroby a tuhnutí vosku se aplikuje na volný konec knotu napětí, které zajišťuje, že knot zůstane rovný. Někdy však toto napětí způsobí oddělení knotu od spony, což má za následek výrobní chyby.

Řešení:

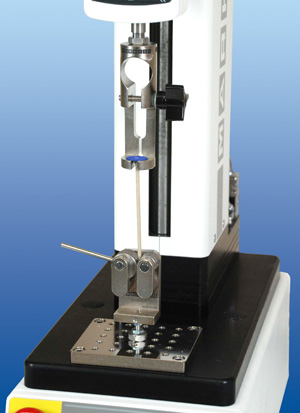

Výrobce svíček se obráti na Mark-10 s výzvou o zlepšení svého výrobního procesu. Mark-10 dodal testovací systém pro měření síly potřebné k oddělení knotu od svorky, včetně motorizovaného zkušebního stojanu, siloměru a úchopů. Horní rukojeť je připevněna k měřiči síly a pohybuje se směrem nahoru, čímž tahá za knot. Po uvolnění knotu od spony křížová hlava dosáhne koncového spínače a automaticky se vysokou rychlostí vrátí do výchozí polohy. Měřič síly posílá data do počítače, kde lze provést další analýzu. Výsledky jsou porovnány s referenčním rozsahem síly, což umožňuje rychlou identifikaci poruch.

Systém Mark-10 byl úspěšně implementován a výrobce hlásí, že je velmi spokojen se zlepšením výkonu a konzistence výroby ve prospěch svých zákazníků.

Výsledná konfigurace:

  • testovací stojan ESM301
  • měřič síly M5-50

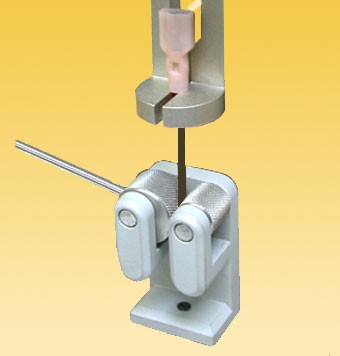

  • G1001 úchop pro dráty
  • G1002 úchop s dvojitým válečkem
  • software MESUR™gauge

Případová studie: měření síly sešívačky

Pozadí:

Průměrný spotřebitel věnuje ovládací síle sešívačky relativně malou pozornost, pokud pracuje správně. Aby se zabránilo situacím, kdy je sešívání pro spotřebitele příliš obtížné nebo citlivé, výrobce sešívačky pověřil Mark-10 vývojem testovacího zařízení.

Řešení:

Ačkoliv se na první pohled zdá tento problém relativně přímočarý, efektivní měření této síly vyžadovalo speciální příslušenství. Protože sešívačka používá závěs, ovládací dráha má tvar oblouku. V souladu s tím konstruktéři a mechanici Mark-10 navrhli a vyrobili vlastní příslušenství obsahující rameno a čep. Měřič síly se otáčí kolem závěsu, což simuluje ovládací dráhu. Bylo poskytnuto více velikostí úchopů, aby bylo možné testovat různé velikosti sešívaček.

Motorizovaný zkušební stojan produkuje konstantní rychlost, takže je možné pomocí stejných testovacích parametrů srovnávat více testů. Spínač dolního limitu je umístěn tak, aby se zabránilo přetížení. Měřič síly zachycuje špičkovou sílu a posílá data do počítače pro jejich další analýzu. Několik takových systémů se používá v továrnách po celém světě.

Výsledná konfigurace:

  • motorizovaný stojan ESM
  • měřič síly M5-20
  • software MESUR™gauge
  • zákaznické úchopy

Případová studie: výhody modulární konstrukce

Pozadí:

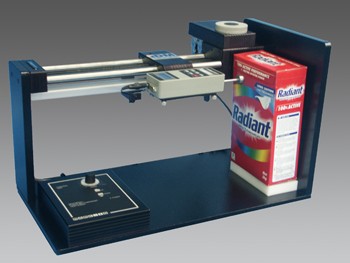

Společnost spotřebního zboží požadovala jednoduchý a ekonomický tester, pomocí kterého bude moci měřit sílu potřebnou k rozdrcení jejích kartonů. Vzhledem k široké škále tvarů a velikostí kartonů byl nutný flexibilní testovací systém.

Řešení:

Motorizovaný zkušební stojan ESM od Mark-10 je stejně jako mnoho dalších produktů založen na modularitě. Protože základna je odnímatelná a koncový kryt je z jednoduché hliníkové části, může zákazník smontovat stojan podle svých potřeb a vyrobit si vlastní adaptační desky. Zákazník si také vyrobil vlastní 90° montážní adaptér.

Tento zákazník používá produkty Mark-10 pro jednoduché funkce měření síly, např. zachycení maximálních hodnot.

Výsledná konfigurace:

  • motorizovaný stojan ESM
  • měřič momentu M4-10

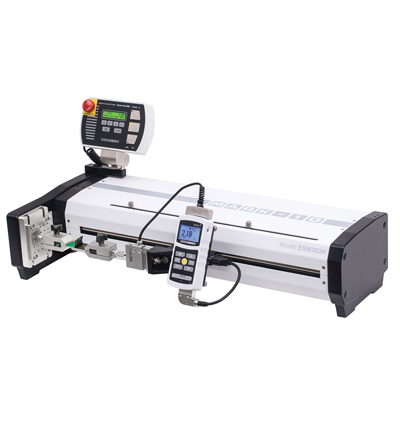

Typické systémy

Měřiče Mark-10 jsou stejně jednoduché jako ruční měřidla. Nabízejí však zároveň i vícefunkční systémy založené na zkušebním stojanu, měřidlu, úchopech, softwaru pro sběr dat a příslušenství. K dispozici máte celou řadu systémových komponent, které umožňují konfiguraci systému, který bude vyhovovat požadavkům konkrétní aplikace.
