Spotřební výrobky a sportovní vybavení

Výrobci sportovního vybavení a spotřebního zboží používají měření síly a točivého momentu pro charakterizaci výkonu a kvality svých výrobků. Od testování síly potřebné k otevření dveří od chladničky až po sílu rámu tenisové rakety, produkty pro měření síly a momentu Mark-10 vám pomohou dosáhnout cílů kontroly kvality.

Zkouška dveřního závěsu:

Zobrazit celý seznam videí

Další příklady aplikací:

  • Testování flexibility lyží

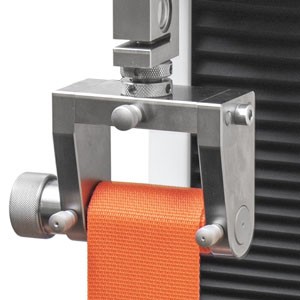

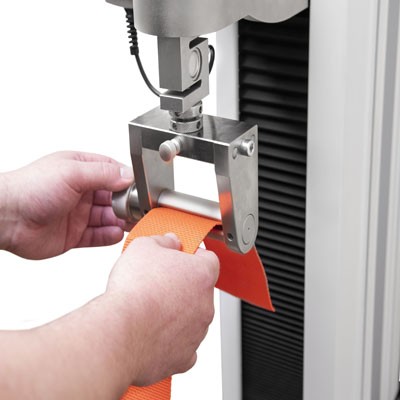

  • Testování tahu popruhu na brýle

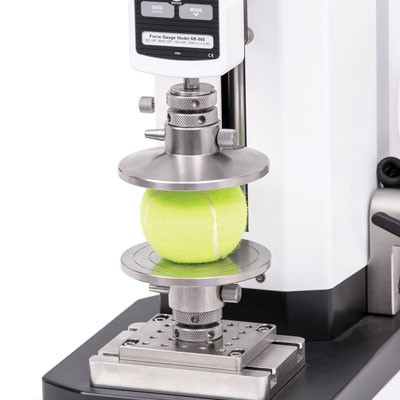

  • Testování komprese tenisového míče
  • Pevnost krajky

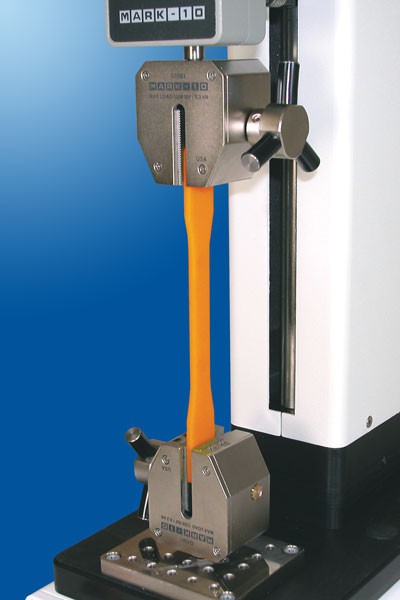

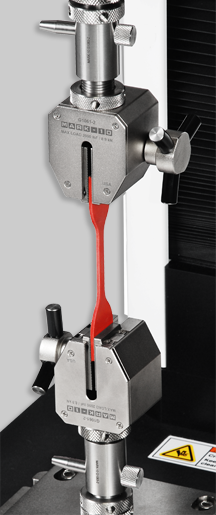

  • Zkouška elastomerů, plastů a dalších materiálů

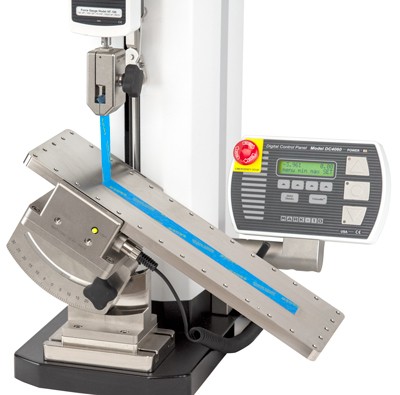

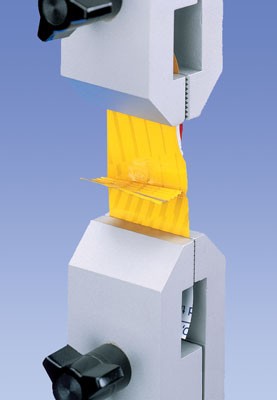

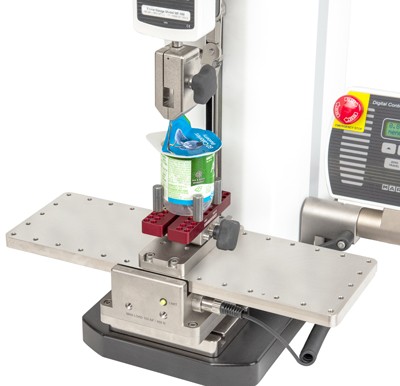

  • Odlupování obalových materiálů

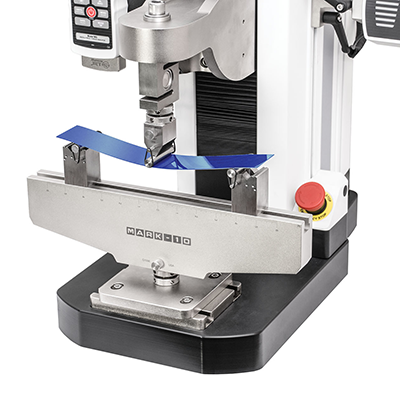

  • Ohybové a cyklické zkoušky

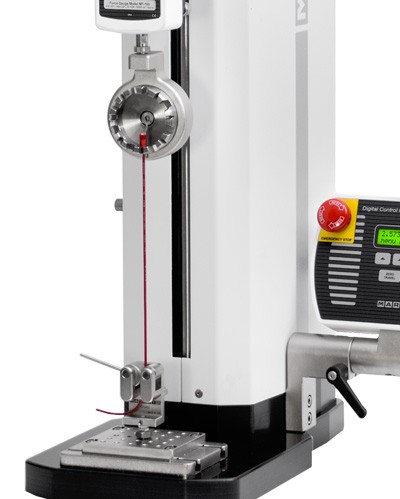

  • Zkouška tahu vodičů

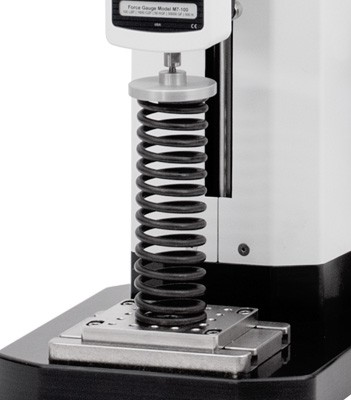

  • Testování pružin
  • Zkouška točivého momentu závěsu

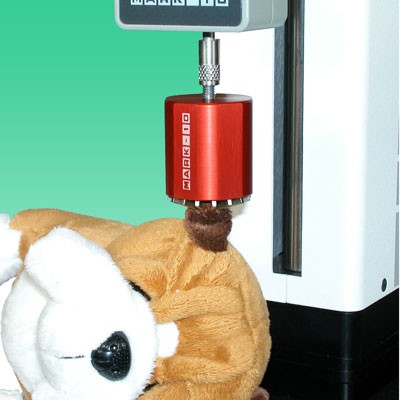

  • Test vytažení součástí hraček
  • Test komprese pěny

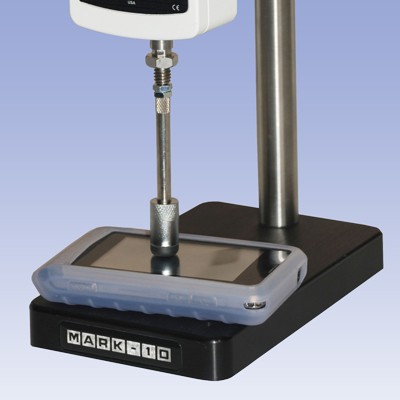

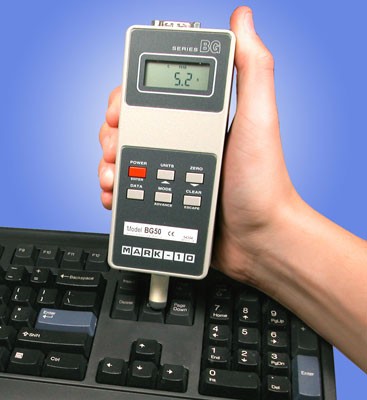

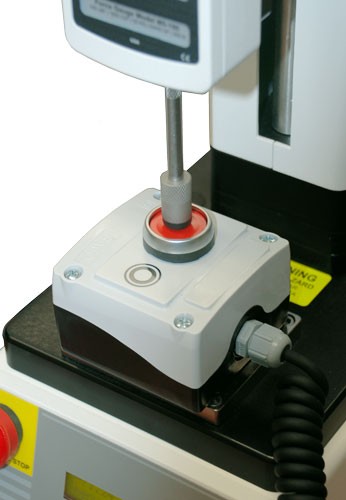

  • Spínací aktivační síla

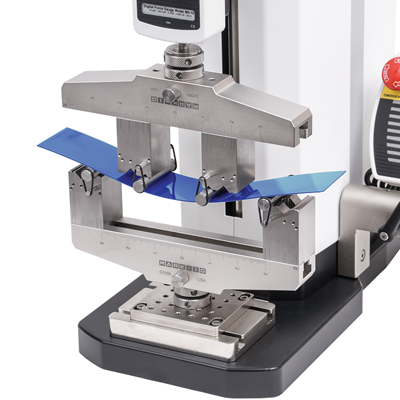

  • Ohybové a únavové testování

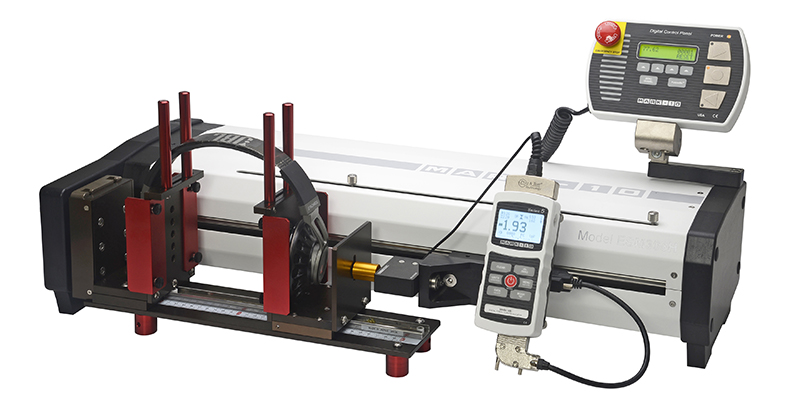

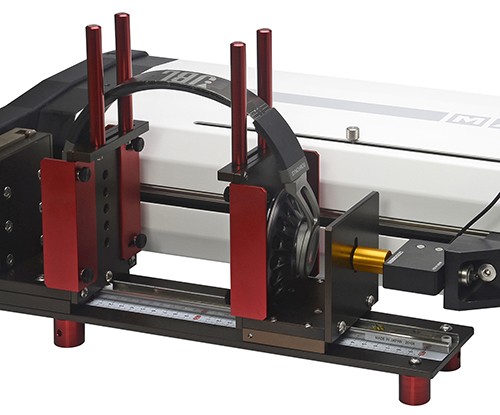

Případová studie: kvantifikace "pocitu" ze sluchátek

Pozadí:

Výrobce sluchátek vyžadoval kvantifikovatelnou metodu měření pocitu z polštářků na sluchátcích a možnost posouzení schopnosti sluchátek pohodlně sedět na místě po určitou dobu. Bylo rozhodnuto, že pouhé požádání lidí, aby nosili sluchátka a komentovali jejich pohodlí, je příliš subjektivní. Výrobce také chtěl porovnat své výrobky s výrobky svých konkurentů.

Bylo stanoveno, že měření síly je ideální metoda, pomocí které lze kvantifikovat rozdíly v "pocitu" z více sad sluchátek.

Řešení:

Společnost Mark-10 doporučila a dodala systém pro testování síly, který odtáhne sluchátka od sebe a sleduje vztah mezi silou, časem a vzdáleností. K tomu bylo vyrobeno vlastní příslušenství, které umožní zapojení sluchátek výrobce i těch konkurenčních. Ve spolupráci s Mark-10 výrobce vyvinul a používá následující testovací metody:

  1. Roztažení sluchátek s určitou silou a sledování změn vzdálenosti.
  2. Měření síly vs. vzdálenosti vs. času vzhledem k určité vzdálenosti.
  3. 1000 cyklů roztažení sluchátek a sledování všech trendů v amplitudách špiček. Pokles maximálních hodnot může znamenat únavu materiálu, která může vyžadovat přehodnocení návrhu výrobku.
  4. Uvolnění vzorku s tím, že se přepne do mezních vzáleností, pozastaví se na předem stanovenou dobu prodlevy a během těchto intervalů se sleduje poklesu účinnosti. Významné hodnoty mohou poukazovat na materiálové nebo geometrické nedostatky v sestavě hlavového pásku.
  5. Vytažení na cílové zatížení a jeho udržení po určitou dobu. Zkušební stojan automaticky upraví polohu křížové hlavy, pokud se vzorek uvolní, čímž se udržuje síla. Poklesy vzdálenosti mohou také naznačovat problém s designem materiálu nebo produktu.

Výsledná konfigurace:

  • zkušební stojan ESM303H
  • indikátor síly / momentu M5i
  • senzor síly řady R03
  • software pro sběr dat MESURgauge Plus
  • zakázkově vyrobené úchopy

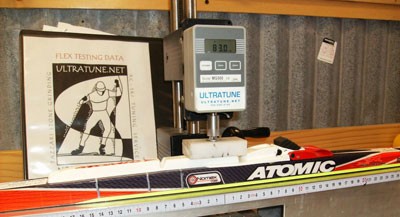

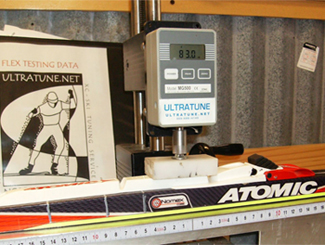

Případová studie: měření ohybové síly lyží

Pozadí:

Nordic Ultratune, obchodní a servisní středisko pro běžecké lyže se sídlem ve Winthropu, WA, nabízí zákazníkům specializované tuningové a konfigurační služby. K nim využívá produkty pro měření síly Mark-10.

Ohýbáním lyží za bodem rovnováhy (přibližné umístění bříška chodidla) dokáže společnost shromažďovat dala o síle a kombinovat je s měření vzdálenosti a výšky odklonu lyží. Díky údajům z této zprávy charakterizuje Nordic Ultratune různé lyžařské modely tak, aby odpovídaly jedinečným preferencím lyžaře. Informace o síle vs. odklonu pomáhají určit optimální sněhové podmínky, polohu vázání, typ vosku pro spodní hranu lyží a celkovou úroveň pohodlí pro lyžaře.

Výsledná konfigurace:

  • manuální testovací stojan ES30
  • měřič síly série 3

Reference:

"Spolehlivost, jednoduchost a nákladová efektivita stojanu a měřiče Mark-10 nám pomohly uspokojit potřeby našich zákazníků a vést k opakovanému obchodu."

Mark Waechter, prezident Nordic Ultratune

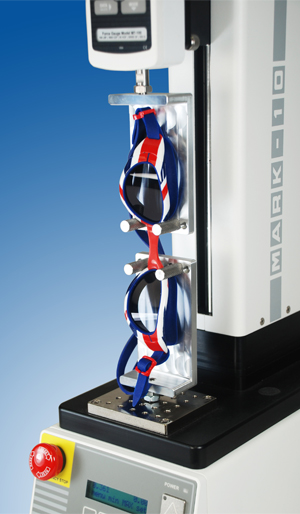

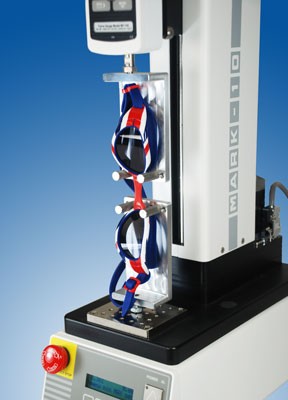

Případová studie: ověření kvality a odolnosti komponent ochranných brýlí

Pozadí:

TYR sport, výrobce plaveckého a sportovního vybavení, pomocí zařízení pro měření síly Mark-10 zdokonalil své vstupní inspekční a charakterizační procesy. Hlavním zájmem zaměstnanců TYR v oblasti techniky a kvality byla síla a trvanlivost plaveckých brýlí. Různé součásti brýlí vyžadují testování, včetně gumových popruhů a můstku s čočkami. Bylo vyvinuto několik typů testů:

  1. Vytažení gumové pásky do určité síly a její podržení po stanovenou dobu, cyklování.
  2. Vytažení gumové pásky do její destrukce a zaznamenání křivky síla vs. posun.
  3. Zatažení za okraj brýlí pro aplikaci minimální síly na můstek a přidržení po stanovenou dobu.

Řešení:

TYR kontaktoval Mark-10 a společně nakonfigurovali univerzální systém, který tyto a další aplikace vyřeší. Zařízení Mark-10 obsahuje testovací stojan ESM301 se siloměrem a několika typy úchopů. Inženýři a mechanici Mark-10 navrhli a vyrobili vlastní příslušenství, které umožní zkoušku mostu čoček. Software pro sběr dat zaznamenává údaje o destruktivních testech, zobrazuje křivky a data v tabulkách a další statistiky a přizpůsobitelné zprávy. Kompaktní systém se snadno vešel do rušné továrny TYR a personál jej rychle zvládnul ovládat.

Výsledná konfigurace:

  • motorizovaný zkušební stojan ESM301
  • měřič síly M5-100
  • software pro sběr dat MESURgauge
  • G1061 úchop
  • G1077 úchop
  • očkový adaptér pro rychlou změnu úchopů
  • vlastní příslušenství na míru

Reference:

"Mark-10 byl nápomocný během celého procesu konfigurace a po prodeji nám pomohli i s vyhodnocením našich vzorků, definováním našich testovacích postupů a dodáním vlastního řešení. Po obdržení zařízení nás Mark-10 podpořil školením a rychlou technickou podporou. Jejich výrobky fungují dobře v každodenním provozu a naši zaměstnanci jsou velmi potěšeni jejich spolehlivostí a snadností používání."

Dick Wang, TYR Sport, Inc.

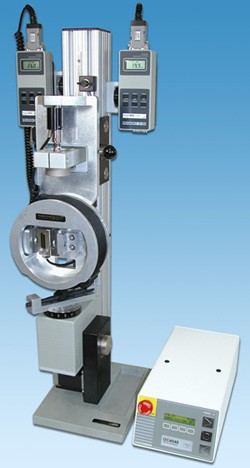

Typické systémy

Měřiče Mark-10 jsou stejně jednoduché jako ruční měřidla. Nabízejí však zároveň i vícefunkční systémy založené na zkušebním stojanu, měřidlu, úchopech, softwaru pro sběr dat a příslušenství. K dispozici máte celou řadu systémových komponent, které umožňují konfiguraci systému, který bude vyhovovat požadavkům konkrétní aplikace.

Zjistěte více:


Spotřební zboží a sportovní vybavení

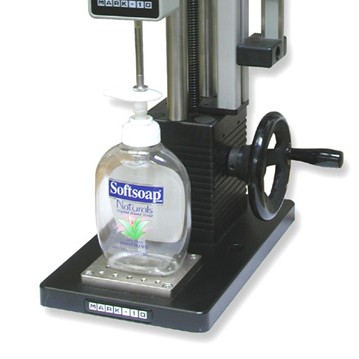

Fotogalerie aplikací měřičů Mark-10 určených pro spotřební zboží a sportovní vybavení.
