Motorizované zkušební zařízení ESM303H
přímý dovoz z USA, přesný termín podle aktuální situace
- Motorizovaný stojan určený pro testování tahové a kompresní síly.
- Měření síly až do 1,5 kN.
- horizontální orientace.
- Maximální délka dráhy 457 mm.
- Velitelné nastavení rychlosti.

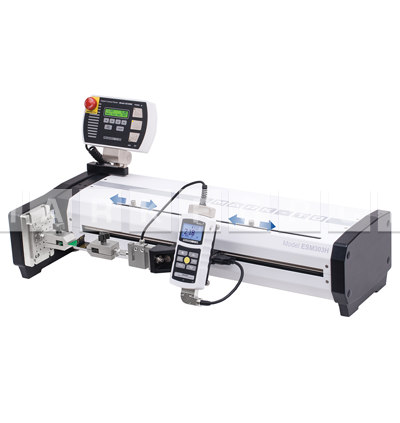

- Levý a pravý koncový spínač dráhy.
- Nastavitelný vzdálený ovladač s intuitivní navigací menu.
- Ochrana zkušebních parametrů heslem.
- Krokový motor produkující hladký a tichý chod, s žádnou změnou rychlosti pod zatížením.
- USB výstup síly v čase nebo síly během dráhy.
- Kompaktní rozměry, vhodné pro přeplněné pracovní stoly.
- Ergonomický design s inteligentním, čistým vedením kabelů.
- Integrovaný elektronický systém, který lze snadno vyjmout a přepravovat.

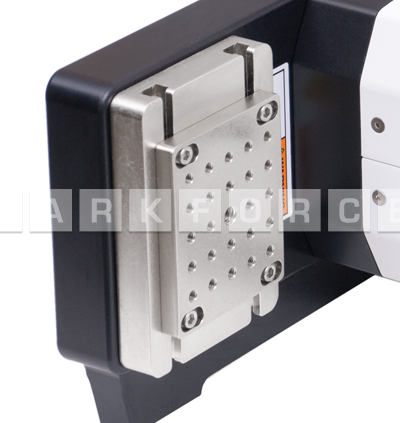

- Nastavitelná montážní deska s T-drážkami na základně.

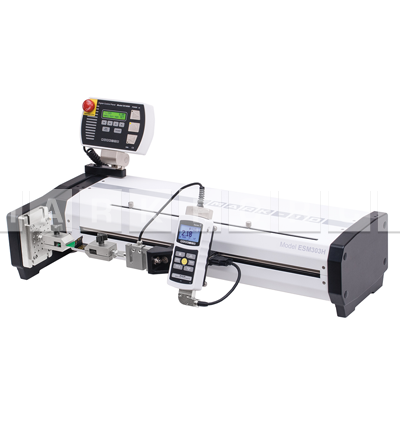

ESM303H je vysoce konfigurovatelný motorizovaný stojan s jedním sloupcem, určený pro měření tahové a tlakové síly až do 1500 N. Robustní design je vhodný pro laboratorní a produkční prostředí. Díky velkorysým rozměrům dráhy, výšky a hloubky stojanu může být provedena celá řada testů, včetně testů zlomu, cyklování, limitního testování na zatížení nebo vzdálenosti, testů protažení, komprese, a další. Různé testovací metody lze provést prostřednictvím nabídky snadno použitelného menu, obsahujícího konfiguraci rychlosti testu, síly a limitů vzdálenosti, cyklování, přepětí a mnoha dalších funkcí. To vše je chráněno heslem. Lze uložit až 50 profilů a přizpůsobit celou řadu zkušebních metod.
V případě nedostatečné výšky stojanu dovoluje jeho modulární mechanická konstrukce jedno či dvouřadé rozšíření. Modularita se vztahuje i na funkci regulátoru. Jednotlivé funkce, jako je měření dráhy, cyklování, zatížení, aj. je možné zakoupit buď předem, nabo aktivovat prostřednictvím aktivačního kódu. Tato platforma umožňuje vlastní konfiguraci vhodnou jako pro aplikaci, tak pro váš rozpočet.
Sběr dat o dráze a síle, zakreslování a analýzu výsledků, řízení stojanu a celého testu umožňuje počítačový software MESURTM gauge Plus. Stojan lze však řídit také pomocí vlastního počítačového programu, napsaného v libovolném jazyce, avšak založeného na ASCII komunikaci.
Možnosti hardwarového a softwarového vybavení (na objednávku)
1. Software pro sběr dat a řízení stojanu

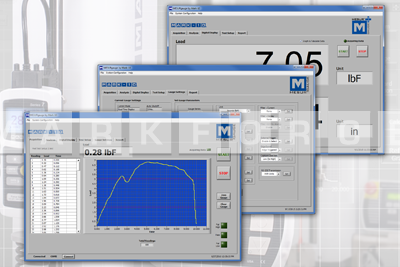

Software MESURTM gauge Plus je určen pro získávání časových údajů, vyhodnocování, analýzu a reporting dat, stejně jako pro kontrolu pohybu stojanu. Tento software koordinuje spouštění a zastavování motoru a získávání dat, a to jedním kliknutím.
Poznámka: MESURTM gauge Plus nevyžaduje žádné volitelné funkce stojanu, jako například PC Control. Pokud je požadována funkce sběru dat síla vs. cesta nebo síla vs. čas, je nutná funkce Travel Indication (indikace cesty).
2. Indikátory
Vyberte si z modelů M7i nebo M5i. Oba indikátory lze namontovar přímo na adaptér hlavy.
Poznámka: měřiče síly nemohou být na stojan ESM303H namontována.
3. Série R01 snímače síly tvaru S
Vyberte si z široké škály kapacit od 250 N výše. Přidejte koncovku "-1" pro zkrácený kabel, určený k optmální montáži, př. MR01-100-1.
4. Série R03 liniových snímačů síly
Vyberte si z široké škály kapacit od 1 N výše. Přidejte koncovku "-1" pro zkrácený kabel, určený k optmální montáži, př. MR03-100-1.
5. Propojovací kabel z indikátoru do testovacího stojanu (09-1252)
Propojuje indikátory M7i a M5i s hlavou stojanu. Tento jediný kabel se používá pro přenos dat i napájení, není proto nutný dodatečný AC adaptér.
6. USB kabel z testovacího stojanu do PC (09-1158)
Pro výstup dat o síle a délce trasy a řízení stojanu počítačem.
7. Montážní sada pro snímače Mark-10
Sada montážního materiálu určená pro připevnění jakéhokoliv snímače s #10-32, 1/4-28 a 1/2-20 upevňovacími šrouby.
Poznámka: Řady snímačů R01 a R03 s koncovkou "-1" (např. MR01-500-1) zahrnují montážní hardware pro stojan ESM303H.
8. Rozšíření rámu (ESM303-001-1 / -2 / -3)
Navyšuje šířku stojanu. Pro velmi dlouhé vzorky můžete napojovat více rozšíření na sebe. K dispozici jsou tři délky: 150, 300 a 600 mm.

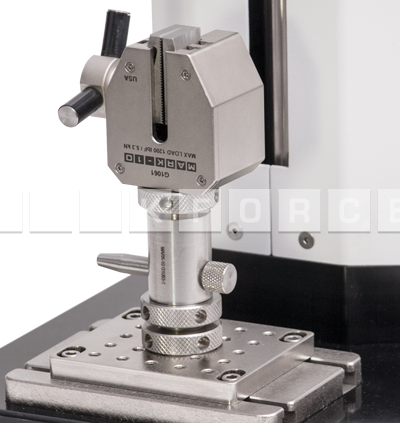

9. Očkový koncový adaptér
Umožňuje rychlou instalaci a odstranění úchytů a zabraňuje jejich rotaci. Montuje se na běžné zkušební rámy, snímače a měřiče síly.
Volitelné funkce (na objednávku)
Všechny níže uvedené funkce můžete zakoupit v rámci objednávky, nebo dodatečně přikoupit aktivační kód. Jedinou výjimkou je AF009 měřič cesty, který vyžaduje instalaci hardwaru. K dispozici je také kompletní balíček všech funkcí za zvýhodněnou cenou.
Zkušební stojan je dodáván v demo módu, během kterého jsou všechny dostupné funkce dočasně k dispozici během prvních 160 hodin provozu.
Funkce | Kód | Popis | Požadavky |
---|---|---|---|

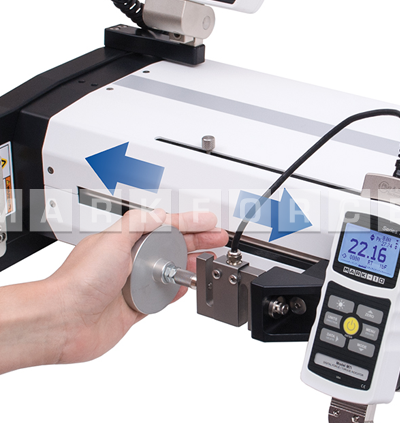

FollowMeTM | AF008 | Pohyb hlavy reaguje na ruční stlačení nebo vytažení měřiče. Zvyšující se síla produkuje vyšší rychlost. Ideální pro nastavení nebo rychlé pozicování. |
Indikátory série M7i nebo M5i. 09-1252 kabel. |
Indikace cesty | AF009 | Cesta je indikována na displeji ovládací jednotky, s výstupem přes USB. Vnitřní stupnice využívající technologii Renishaw produkuje podstatně vyšší přesnost než konvenční rotační konstrukce na bázi kodéru. Vůle a nelinearita jsou prakticky vyloučeny. |
Pokud je vyžadován výstup dat do PC, přidejte 09-1252 a 09-1158 kabely a indikátory série M7i nebo M5i. Aktivační pole vyžaduje instalaci hardwaru. |
Řízení počítačem | AF010 |
ESM303H může být plně řízen počítačem prostřednictvím vlastního programu napsaného v libovolném jazyce a podporujícího ASCII komunikaci. Reaguje také na stařší Chatillon TCD sadu příkazů a pokračování softwaru Nexygen TCD. Tato funkce nevyžaduje MESURTM gauge Plus software. |
Indikátory série M7i nebo M5i AF009 indikace cesty. 09-1252 kabel. 09-1158 USB kabel. |
Programovatelné limity cesty | AF011 | Stojan zastavuje nebo se cyklicky pohybuje mezi naprogramovanou levou a pravou hranicí. | AF009 indikace cesty. |
Ochrana proti přetížení | AF012 | Chrání měřič nebo senzor síly proti přetížení. Lze naprogramovat požadované procento plného rozsahu měřidla. Měnitelné nastavení analogového napětí umožňuje propojení stojanu prakticky s každým měřičem s analogovým výstupem. |
Indikátory série M7i nebo M5i. 09-1252 kabel. |
Automatický návrat | AF013 | Hlava se pohybuje do určitého limitu spínače, nastavené síly, pozice cesty nebo zlomu, potom se zastaví a obrátí směr v plné rychlosti až do opačné hranice. |
Pokud je nastavená síla: indikátory série M7i nebo M5i a 09-1252 kabel. Pokud je nastaven limit cesty: AF011 programovatelné limity cesty. Pokud je nastavený zlom vzorku: AF019 detekce zlomu a 09-1252 kabel. |
Opakování / doba setrvání | AF014 | Stejné jako automatický návrat, ale s možností naprogramování až 100 000 cyklů. Programovatelná doba setrvání na levé a pravé mezi (lze nastavit samostatně) může být stanovat až do výše 10 000 sekund. | Stejné, jako automatický návrat v každém směru. Přidejte AF016 pro nezávislou rychlost nahoru a dolů. |
Nezávislá rychlost nahoru a dolů | AF016 | Konfigurovatelná rychlost zvlášť pro směr doleva i doprava. | |
Rozšíření nízké rychlosti | AF017 | Snižuje standardní rychlost stojanu na 0,5 mm / min. | |
Rozšíření vysoké rychlosti | AF018 | Zvyšuje standardní rychlost stojanu na 1100 mm/min. | |
Detekce zlomu | AF019 | Hlava se zastaví při náhlém poklesu síly. Programovatelné procento špičkové síly. |
Indikátory série M7i nebo M5i. 09-1252 kabel. |
Zadržení zátěže | AF020 | Dynamicky upravuje polohu hlavy k udržení naprogramovaného zatížení po neurčitou, nebo stanovenou dobu. |
Indikátory série M7i nebo M5i. V případě stanoveného času přidejte AF014 opakování / doba setrvání. 09-1252 kabel. |
Předpětí | AF021 | Zastaví hlavu a / nebo vynuluje zobrazení cesty při počátečním předpětí - užitečné v aplikacích měření tahu, tlaku, pružin, protažení, aj. Předpětí je programovatelné jako procentuální síla plného rozsahu měřiče / siloměru. Tři režimy: 1. zastavení, 2. zastavení a vynulování, 3. vynulovvání bez zastavení. |
AF009 indikace cesty. Indikátory série M7i nebo M5i. 09-1252 kabel. |
Profily | AF022 | Ukládání a načítání sady zkušebních parametrů, např. rychlosti, limitů cesty, předpětí, aj. Lze uložit až 50 profilů. | |
Kompletní balíček | AFCOMP | Zahrnuje všechny funkce uvedené výše, plus 09-1252 propojovací kabel a USB kabel 09-1158. Vyžaduje indikátory série M7i nebo M5i. |
Technická specifikace
Kapacita |
1,5 kN při rychlosti do 610 mm/min 1,0 kN při rychlosti nad 610 mm/min |
---|---|
Maximální délka dráhy | 457 mm |
Rychlost |
standardní: 13 - 330 mm/min na objednávku: 0,5 - 1100 mm/min |
Přesnost nastavení rychlosti | ± 0,2% nastavené hodnoty |
Odchylka rychlosti při zatížení | ± 0% (poháněno krokovým motorem) |
Přesnost dráhy* | ± 0,05 mm při 250 mm |
Rozlišení dráhy | 0,02 mm |
Opakovatelnost koncového spínače | 0,03 mm |
Napájení | univerzální vstup 80 - 240 VAC, 50-60 Hz |
Hmotnost | 28,4 kg |
Záruka | 3 roky |
* Vzhledem k existujícímu prohnutí siloměru a systému, které nejsou kompenzovány, se doporučuje toto zařízení pro aplikace, které vyžadují alespoň 5 mm cestovní vzdálenost.
Volitelné příslušenství
Příslušenství | Kód |
---|---|
Jednosloupcové rozšíření pro ESM303H, 150 mm | ESM303-001-1 |
Jednosloupcové rozšíření pro ESM303H, 300 mm | ESM303-001-2 |
Jednosloupcové rozšíření pro ESM303H, 600 mm | ESM303-001-3 |
Propojovací kabel mezi stojanem a měřičem | 09-1252 |
USB kabel | 09-1158 |
Upevňovací sada pro indikátor | AC1064 |
Napájecí kabel, 220 V (již obsažen v balení) | 09-1089-2 |
Zkušební zařízení je dodáváno jako na obrázku vpravo a zahrnuje následující příslušenství:
- 1 x G1024 prodlužovací tyč, 2".
- 1 x G1028 háček.
- 1 x G1038 střední háček.
- 1 x G1039 spojka, #10-32F/F.
- 1 x G1009 kompresní deska, průměr 2".
- 2 x G1030 závitový adaptér, 5/16-18M na #10-32F.
- 1 x G1067 závitový adaptér, 1/2-20 na #10-32F.
- 1 x G1069 závitový adaptér, 5/16-18F na 1/4-28M.
- 3 x #10-32 cviček s šestihrannou maticí.
- 4 x šroub pro měřič síly / indikátor.
- 2 x šroub pro koncový spínač.
- 1 x sada imbusových klíčů.
- 1 x ovládací panel.
- 1 x držák a hardware pro ovládací panel.
- 1 x napájecí kabel.
-
1 x CD.
Technická data k porovnání Motorizované zkušební zařízení ESM303H
Název parametru | Hodnota |
---|---|
Typ zkušebního přístroje | měření síly |
Silová kapacita | 1500 N |
Maximální délka dráhy | 457 mm |
Rozsah rychlostí | 13 - 330 mm/min |
Možnost připojení k PC | ano |
Rozměry (š x h x v) | 750.3 x 341.1 x 348.0 mm |
Hmotnost | 28.4 kg |
